必一运动官网®BRPV东方汉瓦

在安装与应用方面，必一运动官网光伏瓦安装便捷，有 “替换式” 和 “覆盖式” 两种安装方式。“替换式” 用于新建或需拆除的老旧屋顶，“覆盖式” 适用于已有彩钢瓦屋顶或混凝土屋面，安装过程简单，无需复杂施工工艺与专业设备，缩短施工周期，且减轻建筑结构承重负担。其应用场景广泛，可用于商业建筑、公共建筑、工业建筑和住宅建筑的屋顶，既能提升建筑外观品质，又能利用光伏发电降低建筑能耗与运营成本，为建筑给予清洁能源，实现节能减排与经济效益的双赢 。

产品详情 资料下载



必一运动官网®BRPV东方汉瓦®

光伏一体化产品，可直接代替屋面瓦和增材材料使用，适用于仿古建筑、连廊等场景

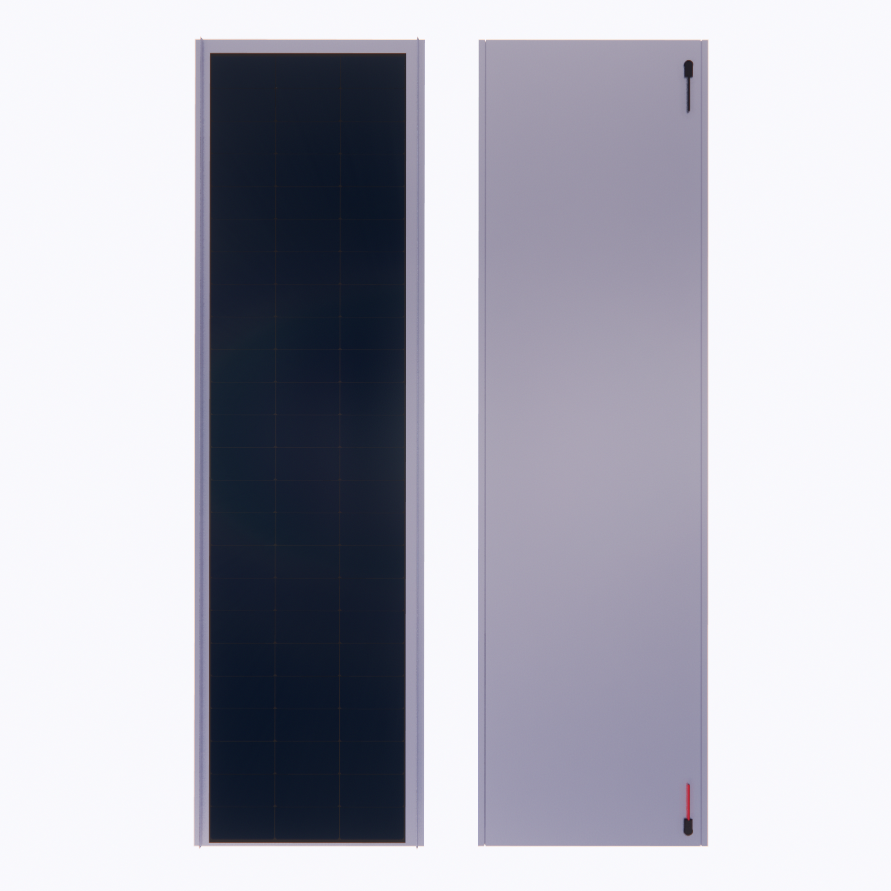

BRPV东方汉瓦光伏墙一体化产品外观图

产品概述

BRPV东方汉瓦®是一款创新的光伏一体化产品，专为现代建筑设计，既能给予清洁能源，又能作为建筑装饰材料使用。

  • 可直接替代传统屋面瓦和墙面材料

  • 适用于仿古建筑、连廊等多种场景

  • 集成光伏功能，实现建筑节能

  • 美观与实用兼具的设计理念

产品剖面图

BRPV东方汉瓦光伏墙一体化产品剖面图

机械性能参数

参数 HBVT075-280M HBH096-380M
外部尺寸 2500*576mm 2500*760mm
有效安装尺寸 2400*600mm 2400*800mm
厚度 3.9mm 3.9mm
有效面积 1.37m² 1.76m²
重量 17Kg 20Kg
连接线 1x4.0mm² PV线 1x4.0mm² PV线
连接器 直连/MC4 直连/MC4
电池类型 单晶硅电池 单晶硅电池
前板/背板材料 钢化玻璃/镀铝锌板 钢化玻璃/镀铝锌板
边框 BIPV一体化 BIPV一体化
颜色 银灰色/黑色 银灰色/黑色
安装配件 ST5.5自攻钉,盖板 ST5.5自攻钉,盖板
防火等级(TUV) CLASS A/建筑防火A2级 CLASS A/建筑防火A2级

电性能参数

*STC:辐照度1000W/m²,电池温度25℃,光谱AM1.5

参数 测试条件 HBVT075-280M HBH096-380M
最大功率(Pmax) STC 280W 380W
峰值电压(Vmp) STC 14.8V 27.45V
峰值电流(Imp) STC 19A 13.48A
开路电压(Voc) STC 17.3V 33.11V
短路电流(Isc) STC 19.96A 13.94A

其他重要参数

工作环境

  • 工作温度-40~+85℃

  • 标称工作温度41±3℃

  • 短路电流温度系数+0.048%/℃

  • 开路电压温度系数-0.28%/℃

  • 峰值功率温度系数-0.35%/℃

系统参数

  • 允许人行动载(SGS)140kg/m²

  • 系统最大直流电压(TUV/IEC)小于120Vdc

  • 系统输出电压380Vac,三相

  • 功率公差±2%

产品细节展示

BRPV东方汉瓦产品细节图1
BRPV东方汉瓦产品细节图2
BRPV东方汉瓦产品细节图3
